Najczęstsza przyczyna nie wykrywania dysków, to brak zasilania na kieszeniach. Dotyczy ona wielu modeli, nie tylko QNAP TS-451+ ale np. TS-473 opisanego w tym artykule. Dodam jeszcze że całą modyfikację wykonałem w ramach tzw. proof of concept i nie zalecam stosowania tak naprawionego urządzenia w warunkach produkcyjnych. Ale np. w domowym labie, dla testów już jest to dla mnie akceptowalne.

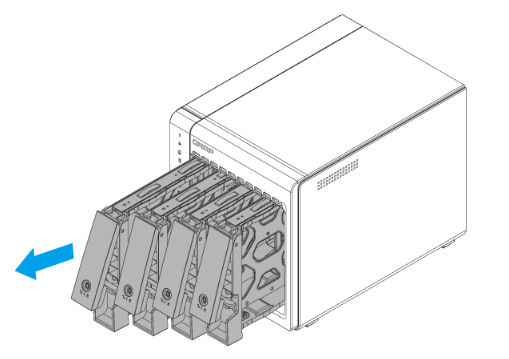

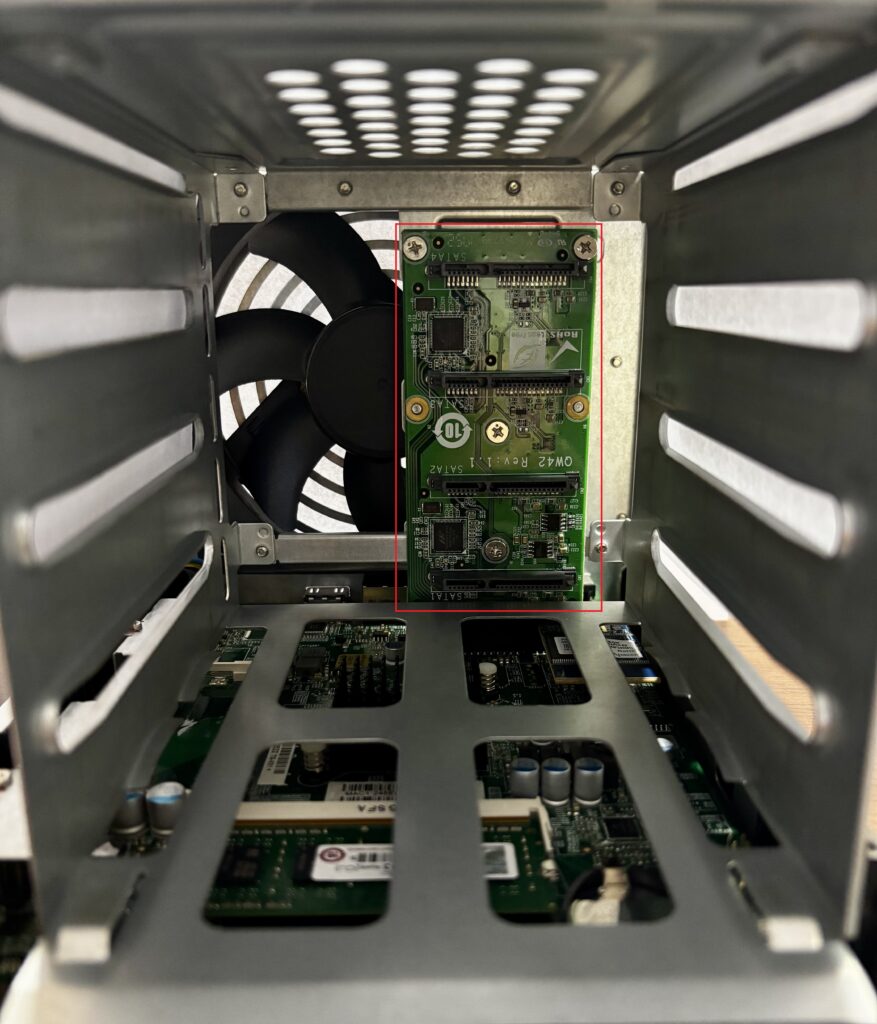

W TS-451+ zasilanie każdego slotu dysku idzie przez płytkę backplane. Musimy się zatem do tej płytki dostać. Jak wyjmiemy wszystkie dyski i zajrzymy w głąb naszego qNap, to powinniśmy zobaczyć element zaznaczony na zdjęciu poniżej.

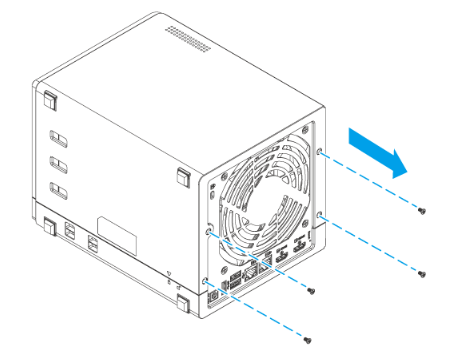

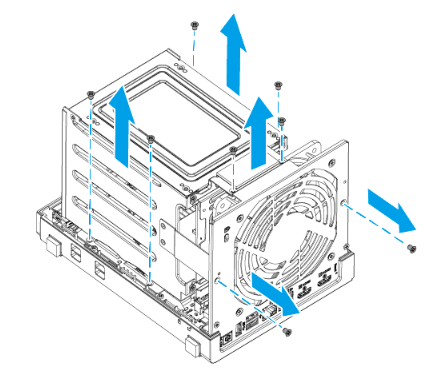

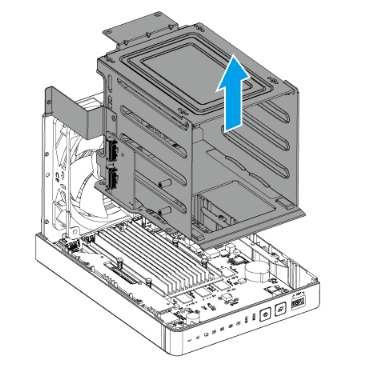

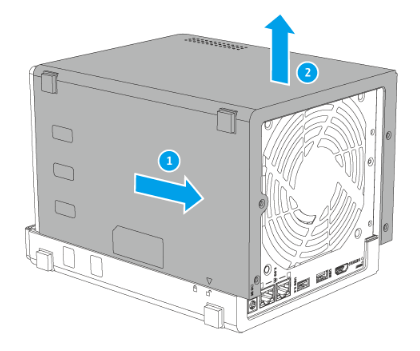

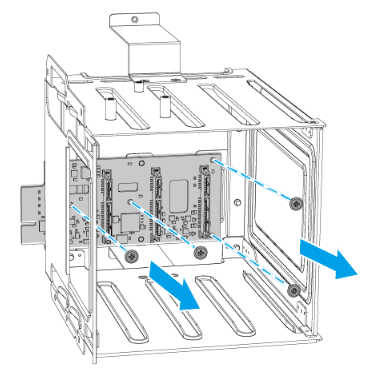

Niestety nie obejdzie się bez rozkręcania urządzenia. Nie będę tutaj opisywał szczegółów zdejmowania obudowy, jest to dosyć proste i intuicyjne. Na pocieszenie dodam, że do odkręcenia jest tylko dwadzieścia śrubek 😀.
Firma qNap na swoich stronach udostępnia obszerną instrukcję na ten temat. Do pobrania również tutaj.

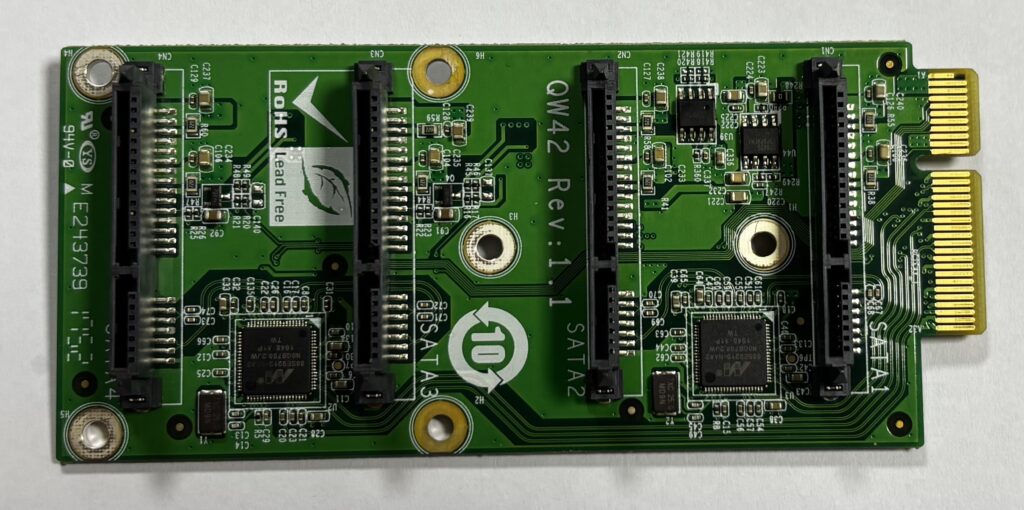

Po „wydobyciu” z obudowy płytka wygląda w ten sposób:

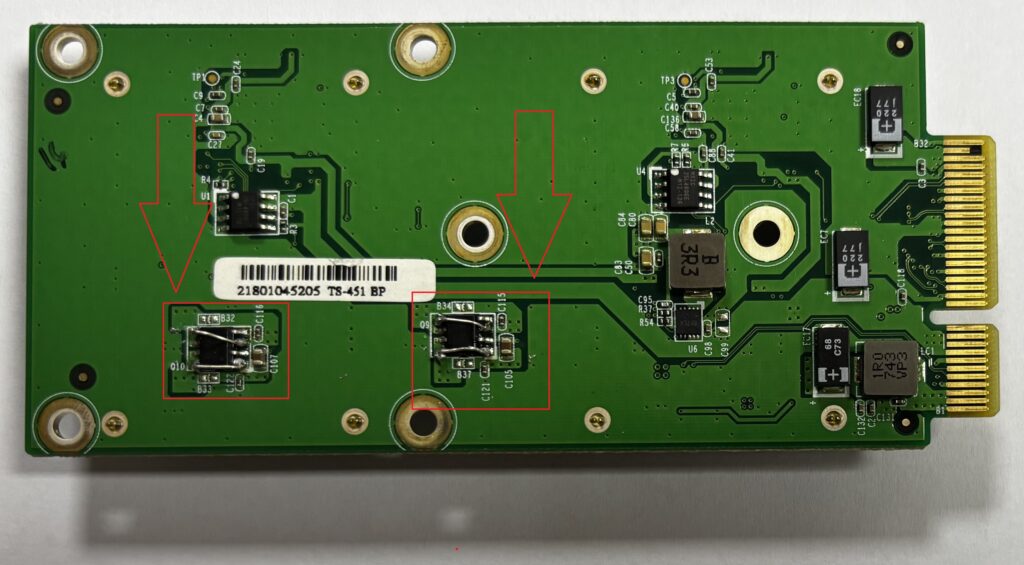

Teraz obracamy Backplane i musimy zlokalizować dwa elementy. Pod lupą można na nich zauważyć oznaczenie 4957AGM (podwójny MOSFET).
Kolej teraz na ustalenie wyprowadzeń, które nas interesują. Zwróć uwagę, że na rysunku poniżej zaznaczona jest na czerwono kropka. Taka sama znajduję się na elemencie na Twojej płytce. Pomoże ona w ustaleniu orientacji elementu.
Interesują nas oznaczenia D, S, G odnoszą się do tranzystora MOSFET znajdującego się w tym chipie
D1 – Drain tranzystora 1 (dren)
S1 – Source tranzystora 1 (źródło)
G1 – Gate tranzystora 1 (bramka)

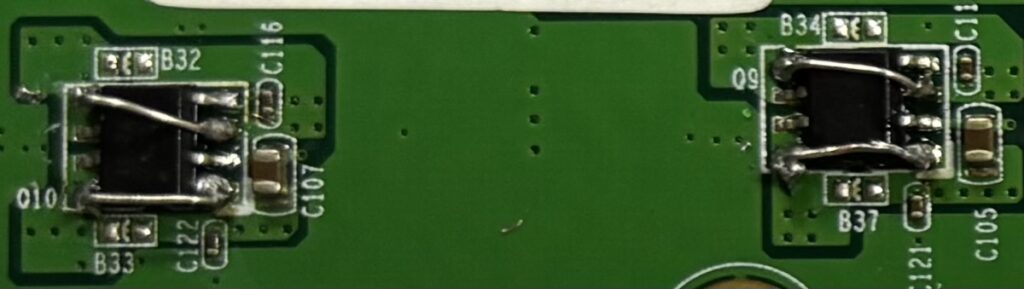

Łączymy teraz (za pomocą lutownicy) w każdym z dwóch 4957AGM piny: S1 do D1 oraz S2 do D2. W sumie wykonujemy cztery połączenia. Przykład znajduje się na zdjęciu poniżej.
Gotowe, po takiej o operacji (w opisywanym przeze mnie przypadku) dyski odzyskały zasilanie i wróciły do normalnej pracy.
Koniec 🙂
